Kỹ thuật thi công cốp pha móng đúng chuẩn trong xây dựng

Cốp pha, còn gọi là ván khuôn, đóng vai trò quan trọng trong việc ngăn chặn xi măng chảy ra ngoài và đảm bảo độ vững chắc cho công trình khi thi công đổ bê tông. Do đó, cốp pha phải được thi công sao cho đảm bảo độ vững chắc, không bị hở, đúng kích thước và hình dáng yêu cầu. Trong bài viết này, Bê tông tươi Toàn Miền Nam sẽ chia sẻ với bạn các biện pháp Kỹ thuật thi công cốp pha móng, sàn và cột đúng kỹ thuật. Đồng thời, chúng tôi sẽ cung cấp một số lưu ý về tiêu chuẩn nghiệm thu ván khuôn trong quá trình thi công. Mời bạn tham khảo!

Kỹ thuật thi công cốp pha móng đúng chuẩn trong xây dựng
Kỹ thuật thi công cốp pha móng đúng chuẩn trong xây dựng

Yêu cầu kỹ thuật thi công cốp pha móng

Để quá trình thi công đổ bê tông an toàn, việc thi công cốp pha cho dầm, sàn, móng, và cột cần đảm bảo các tiêu chí sau:

  1. Độ vững chắc: Ván khuôn phải có độ dày đúng quy định, đảm bảo độ cứng, độ ổn định, dễ tháo lắp và không gây khó khăn cho việc đặt cốt thép, đổ và đầm bê tông. Ván khuôn không được biến dạng dưới trọng lượng của bê tông cốt thép và tải trọng trong quá trình thi công.
  2. Ghép kín: Ván khuôn phải được ghép kín, khít để đảm bảo không cho nước xi măng chảy ra ngoài trong quá trình đổ bê tông.
  3. Kích thước và hình dáng: Ván khuôn phải có kích thước và hình dáng đúng, loại bỏ những ván khuôn bị cong vênh, đảm bảo khi gia công, lắp ghép đúng theo hình dáng và kích thước của kết cấu thiết kế.
  4. Ván khuôn sàn: Có thể lót thêm bạt trên ván khuôn sàn để hạn chế việc mất nước xi măng.
  5. Độ chịu lực: Khi thi công ván khuôn, cần chú ý đến độ chịu lực của gỗ ván và đà giá.
  6. Thứ tự lắp đặt: Cốp pha dầm, sàn được ghép trước khi lắp đặt cốt thép, trong khi cốp pha cột được ghép sau khi lắp đặt cốt thép.

Biện pháp thi công cốp pha dầm, sàn, móng, cột đúng tiêu chuẩn kỹ thuật

Thi công cốp pha dầm sàn

  1. Ván khuôn dầm:
    • Có dạng hộp dài, được ghép từ hai mảng ván thành và một mảng ván đáy. Ván đáy đặt lọt vào giữa hai ván thành.
    • Chiều dày của ván đáy và ván thành đều là 2-3 cm.
    • Mặt trên của ván thành bằng với mặt bê tông.
  2. Chống giữ ván thành:
    • Có thể chống giữ bằng gông mặt, thanh chống xiên bên ngoài, hoặc néo bằng dây thép kết hợp với những thanh văng chống tạm bên trong, tùy theo chiều cao của dầm.
  3. Cây chống:
    • Để đảm bảo vững chắc, cây chống được đặt trên những tấm ván lót dày 2-3 cm. Các tấm ván này phải đặt trên mặt phẳng ổn định.
    • Giữa ván lót và chân cây chống có nêm điều chỉnh để đảm bảo độ vững chắc và không bị lún.
  4. Ván khuôn sàn:
    • Thi công cùng lúc với dầm. Thành của cốp pha dầm sẽ dùng để kê mép của cốp pha sàn.
    • Pan sàn được thả bằng xà gồ 40×80 gỗ, cách nhau khoảng 450 mm, và được chống bởi thanh chống đứng và hệ dàn giáo.
  5. Gia cố chân hệ chống:
    • Chân của hệ chống phải được gia cố bằng ván hoặc nền phải được đổ bê tông trước khi chống để đảm bảo độ ổn định.
Kỹ thuật thi công cốp pha móng đúng chuẩn trong xây dựng
Kỹ thuật thi công cốp pha móng đúng chuẩn trong xây dựng

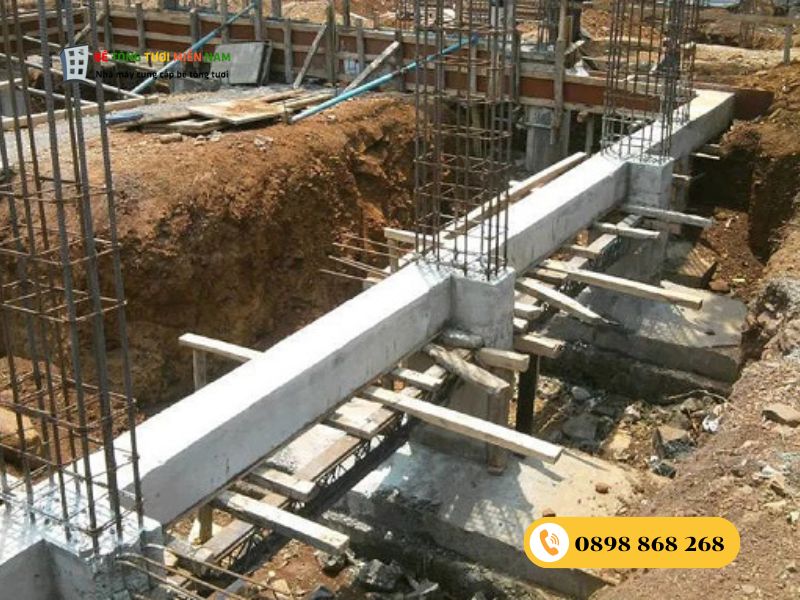

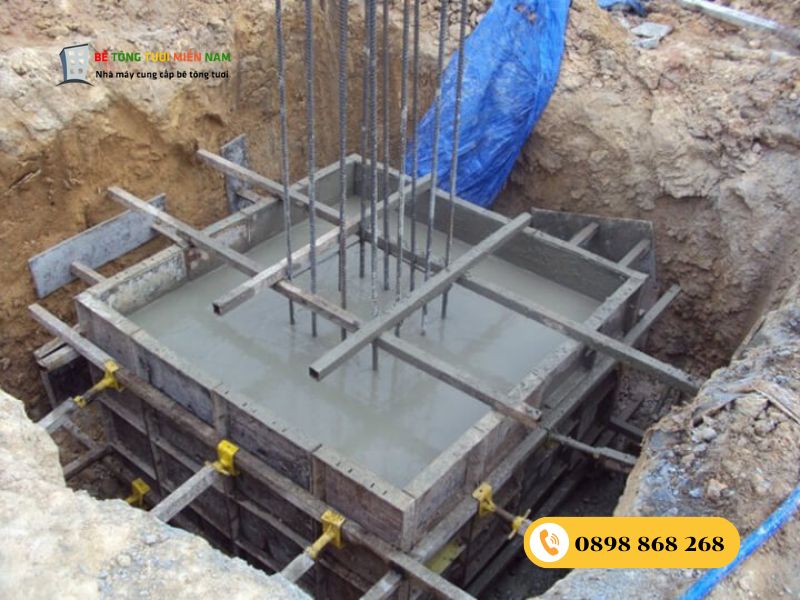

Thi công ván khuôn móng

Việc gia công và thi công ván khuôn móng phải phù hợp với đặc thù của từng loại móng. Các thanh chống chống lên thành đất cần được kê trên những tấm gỗ có chiều dày ít nhất 3 cm để giảm lực xô ngang khi đổ bê tông.

  1. Móng cọc:
    • Có thể sử dụng gạch cháy làm ván khuôn để xây đài móng và giằng móng.
  2. Định vị và xác định cao độ:
    • Tim móng và cổ cột phải luôn được định vị và xác định cao độ.
    • Căng dây theo trục tim cột theo 2 phương để làm chuẩn.
  3. Ghép ván khuôn:
    • Ghép ván khuôn theo đúng kích thước của từng móng cụ thể.
  4. Gia cường ván khuôn:
    • Xác định trung điểm của từng cạnh ván khuôn. Qua các vị trí đó, đóng các nẹp gỗ vuông góc với nhau để gia cường.
  5. Cố định ván khuôn:
    • Cố định ván khuôn móng bằng các thanh chống cọc cừ.

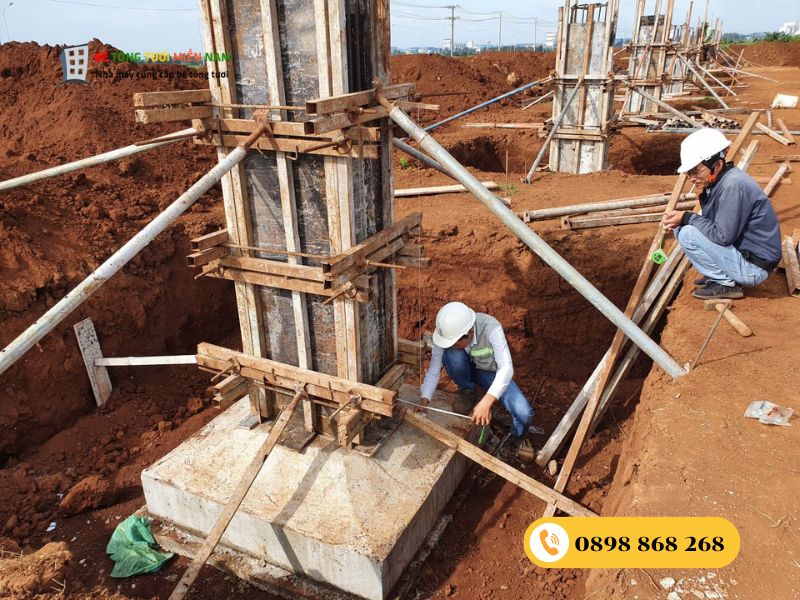

Thi công ván khuôn cột

Quy trình thi công ván khuôn cột bao gồm các bước sau:

  1. Xác định tim cột:
    • Xác định tim ngang và dọc của cột, vạch mặt cắt của cột lên mặt nền hoặc sàn.
  2. Ghim khung và cố định chân cột:
    • Ghim khung và cố định chân cột với các đệm gỗ đã đặt sẵn trong khối móng để làm cữ dựng ván khuôn cột.
  3. Dựng ván khuôn:
    • Dựng lần lượt các mảng phía trong đến mảng phía ngoài.
    • Đóng đinh liên kết 4 mảng với nhau và lắp các gông, nêm chặt.
  4. Kiểm tra và điều chỉnh:
    • Dùng dây dọi kiểm tra tim và độ thẳng đứng của cột.
    • Neo giữ và chống cho cột thẳng đứng, cố định ván khuôn cột.
  5. Dựng ván khuôn cho cột lớn:
    • Với cột có kích thước lớn hoặc cốt thép dày, có thể dựng trước một mặt hoặc dựng hộp ván khuôn 3 mặt.
    • Điều chỉnh và cố định ván khuôn, sau khi lắp dựng xong cốt thép thì dựng mặt ván khuôn còn lại.
    • Dùng gông để gông chặt các mảng ván lại với nhau.
Kỹ thuật thi công cốp pha móng đúng chuẩn trong xây dựng
Kỹ thuật thi công cốp pha móng đúng chuẩn trong xây dựng

Một số lưu ý khi thi công cốp pha

  • Lắp cốp pha tấm lớn theo nhiều tầng:
    • Cốp pha tầng trên chỉ được lắp sau khi cốp pha tầng dưới đã được cố định chắc chắn.
  • Lắp dựng giàn giáo:
    • San phẳng và đầm chặt đất nền để chống lún và đảm bảo thoát nước tốt.
    • Cột hoặc khung giàn giáo phải thẳng đứng và được giằng giữ theo yêu cầu thiết kế.
    • Chân cột phải có ván chống lún, chống trượt, không được kê chân cột bằng gạch đá hay mẩu gỗ vụn.
  • Lắp đặt cốp pha ở độ cao:
    • Khi lắp đặt cốp pha ở độ cao từ 1,5m trở lên so với mặt đất hoặc sàn nhà, công nhân phải đứng trên sàn thao tác chắc chắn, được bắc trên khung đỡ, giáo ghế hay giáo cao, có lan can bảo vệ cao ít nhất 1m và hai thanh chắn ngang cách nhau 30cm.
    • Khi lắp đặt cốp pha cột hay dầm có độ cao tới 5,5m, có thể dùng giáo ghế di động, nếu cao hơn 5,5m thì dùng giáo cao.
    • Khi thi công cốp pha tường bê tông cốt thép bằng cốp pha luân lưu phải có sàn thao tác với lan can chắc chắn.
  • Tháo dỡ ván khuôn:
    • Chỉ được tiến hành sau một thời gian dưỡng hộ bê tông, đảm bảo cường độ đủ chịu được tải trọng do bản thân và các tải trọng tĩnh gây ra.
    • Trong quá trình tháo dỡ, phải có biện pháp đề phòng các ván khuôn nặng rơi từ trên cao xuống gây tai nạn.
    • Không được tháo dỡ ván khuôn ở nhiều tầng khác nhau trên cùng một đường thẳng đứng.
    • Khi đang tháo dỡ ván khuôn, cấm người không có phận sự đi lại phía dưới.
    • Các tấm ván khuôn dỡ ra phải chuyển ngay xuống đất, không được xếp đống trên giàn giáo để tránh nguy cơ trượt rơi hoặc làm gãy giàn giáo.
    • Không được lao ván khuôn từ trên cao xuống dù dưới đất không có người, và không để ván khuôn rơi vào đường dây điện.

Trên đây là các hướng dẫn và quy tắc quan trọng trong việc lắp đặt và tháo dỡ cốp pha, một phần không thể thiếu trong quá trình thi công công trình xây dựng. Việc tuân thủ các quy định và biện pháp an toàn được đề xuất không chỉ giúp bảo đảm hiệu suất và chất lượng công việc mà còn đảm bảo sự an toàn cho tất cả các nhân viên tham gia công trình. Chúng tôi hy vọng rằng thông tin này sẽ giúp ích cho bạn trong quá trình thực hiện các công việc xây dựng của mình. Nếu có bất kỳ câu hỏi nào, vui lòng liên hệ với chúng tôi để được hỗ trợ thêm. Chúc bạn thành công và an toàn trong mọi dự án xây dựng!

Xem thêm: Thời gian phù hợp để tháo dỡ cốp pha là bao lâu sau khi đổ bê tông?
